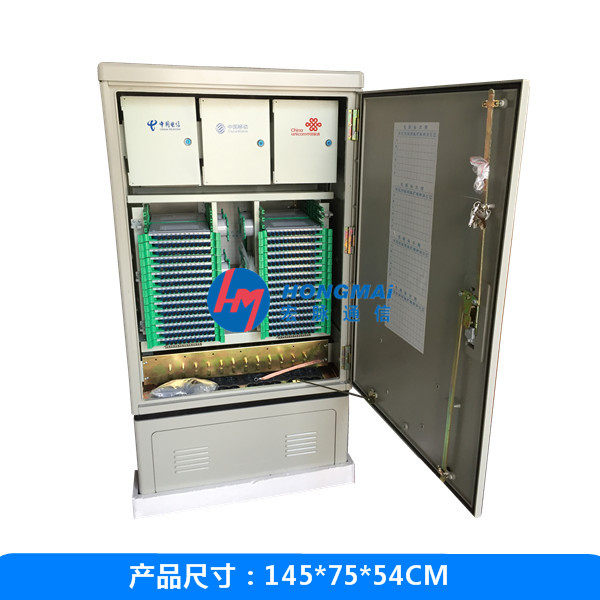

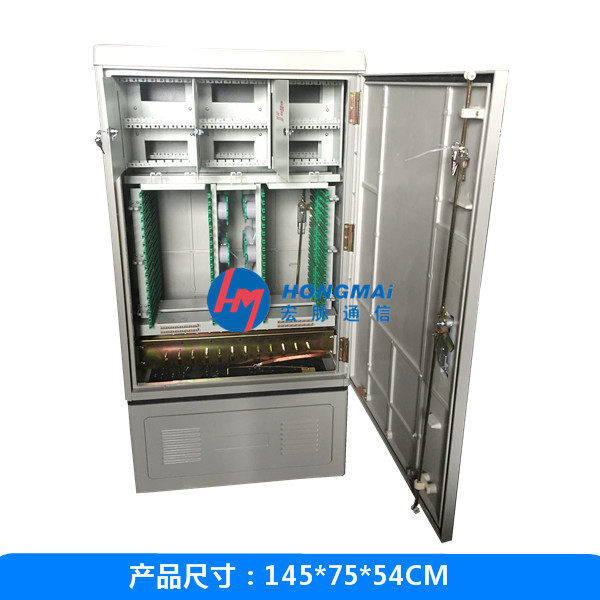

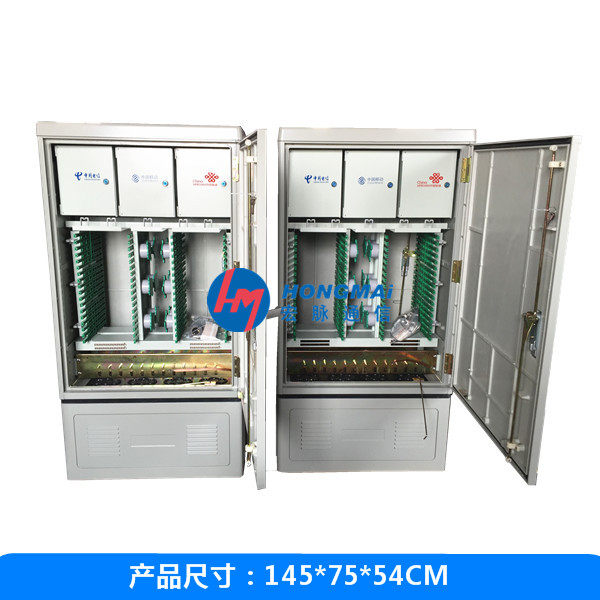

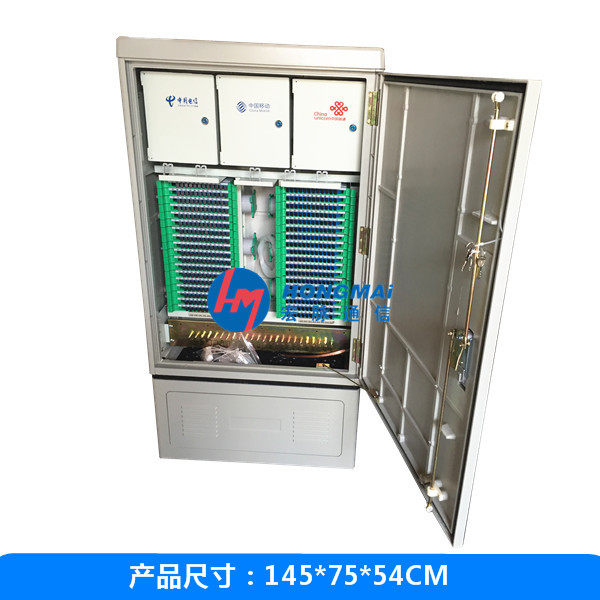

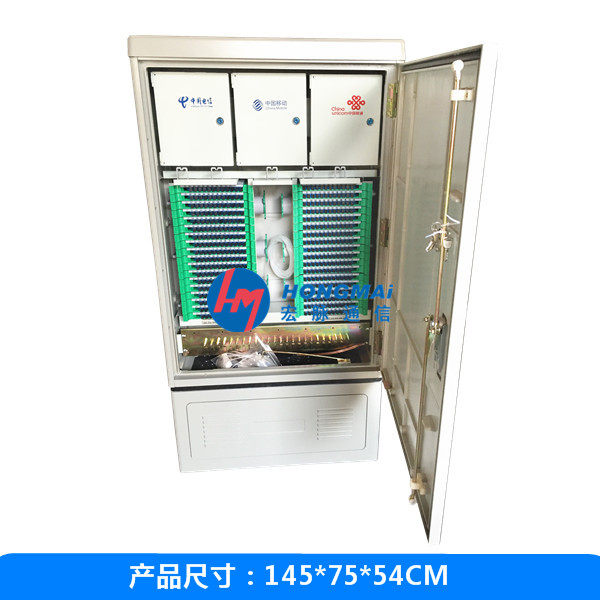

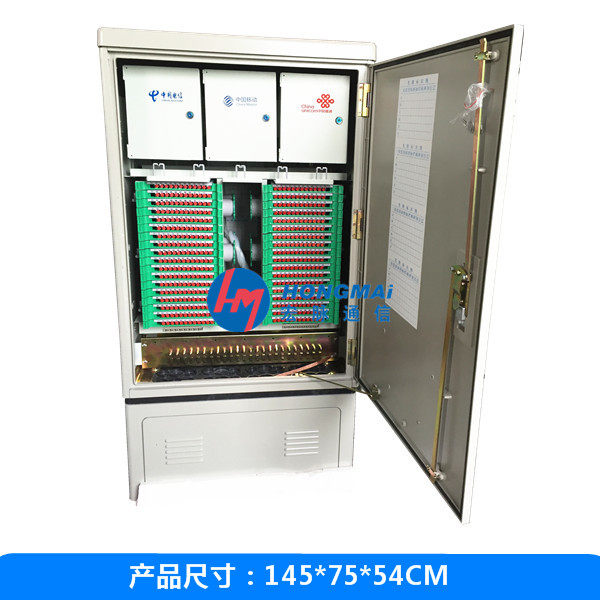

SMC落地式三網合一光纜交接箱SMC落地式三網合一光纜交接箱

SMC576芯三網合一光纜交接箱落地式光交箱共建共享宏脈科技576芯三網合一光纜交接箱720芯共建共享光交箱SMC864芯光纖配線架

宏脈光纜交接箱使用說明書

1. 概述

2. 本產品是用于光纖接入網中主干光纜與配線光纜節點的連接設備，可以實現光纖的熔接.存儲以及分配調度等功能。產品技術標準符合YD/T988-2007。

1. 特點

2. 箱體采用高強度SMC不飽和聚脂防腐蝕特種合成材料制作，具有高隔熱性,能抵御劇變氣候和惡劣的工作環境.

3. 箱體采用定位門鎖，生久品牌鎖，安全可靠。

4. 可以實現光纜的互聯，交叉連接和光纖的盤儲。

5. 有可靠的光纜固定和接地保護裝置。

6. 使用熔接配線一體化模塊，適合FC,SC光纖適配器卡裝；并可放入分路器進行光分配。

7. 光纖的分配和調度均為全正面化操作。

8. 技術指標

1）使用條件

環境溫度：－20℃～＋60℃

貯運溫度：－25℃～＋55℃

相對濕度：≤95％（＋40℃時）

大氣壓力：70Kpa~106Kpa

2）光電性能

連接器插入損耗（包括插入、互換、重復）≤0.2dB

回波損耗：FC/PC≥45dB FC/UPC≥50 dB FC/APC≥60 dB

插拔耐久壽命大于1000次。

4. 箱體特點

1. 機箱密封防護等級：GB4208/IP65

2. 靜負荷能力：箱殼≥980N 側表面≥500N 門鉸鏈≥200N

3. 絕緣電阻：高壓防護地與機架間絕緣電阻大于1000MΩ（500V/DC）

4. 耐電壓強度：高壓防護地與機架間通以直流電3000V歷時1分鐘不擊穿且無飛弧現象發生。

二、規格

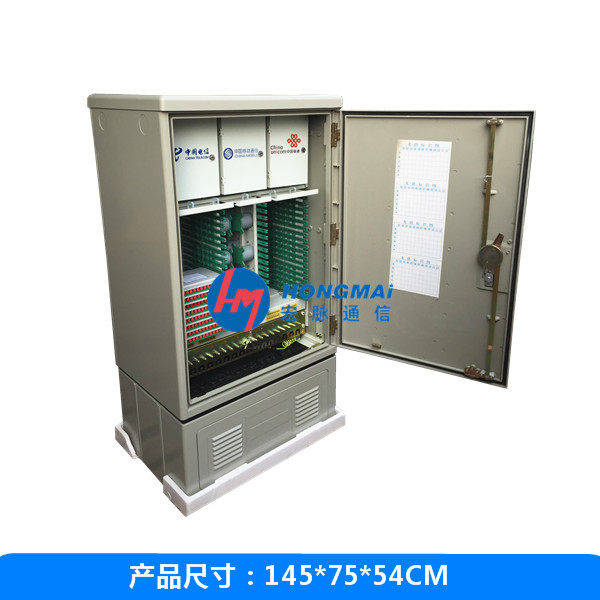

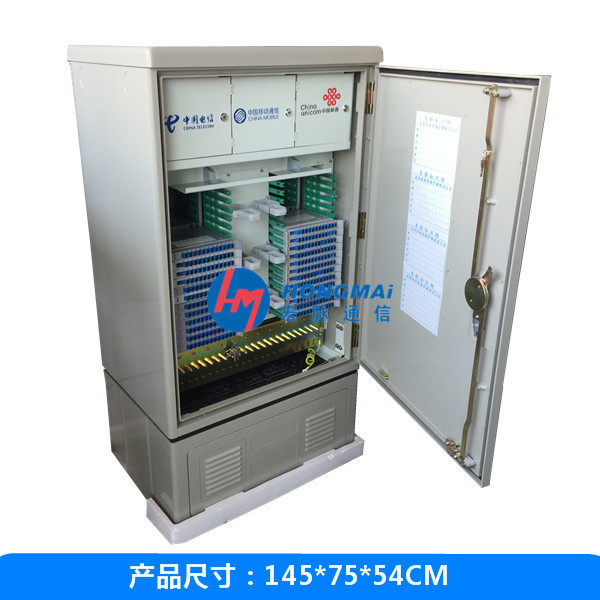

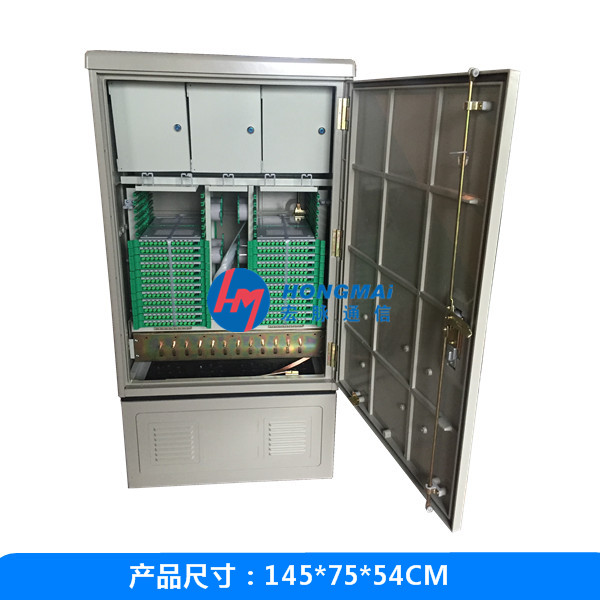

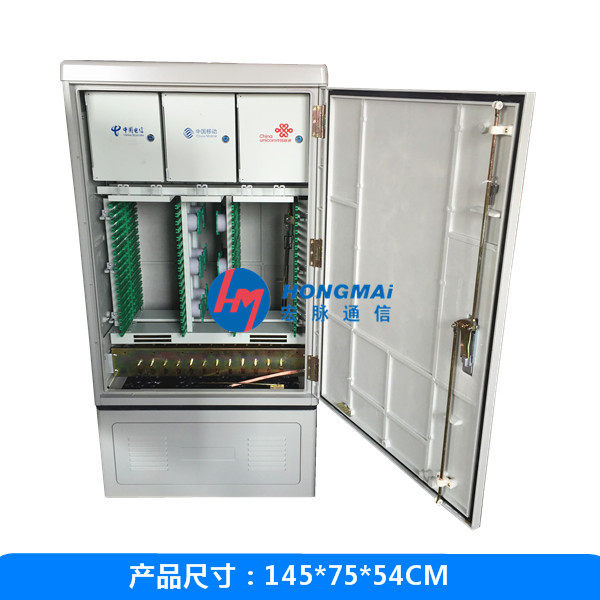

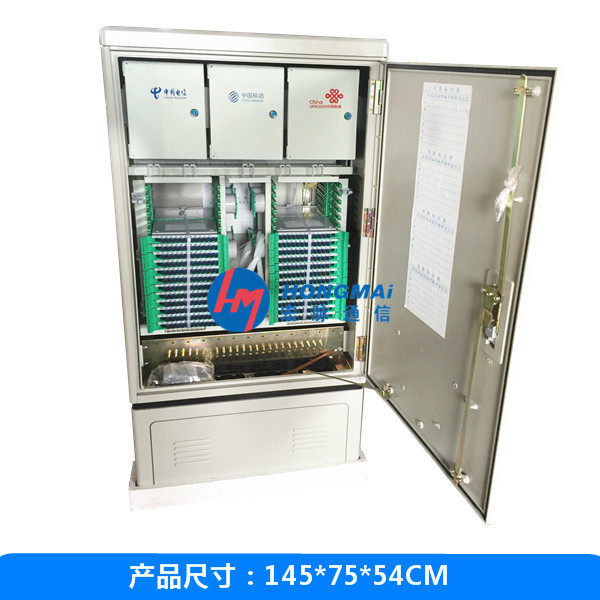

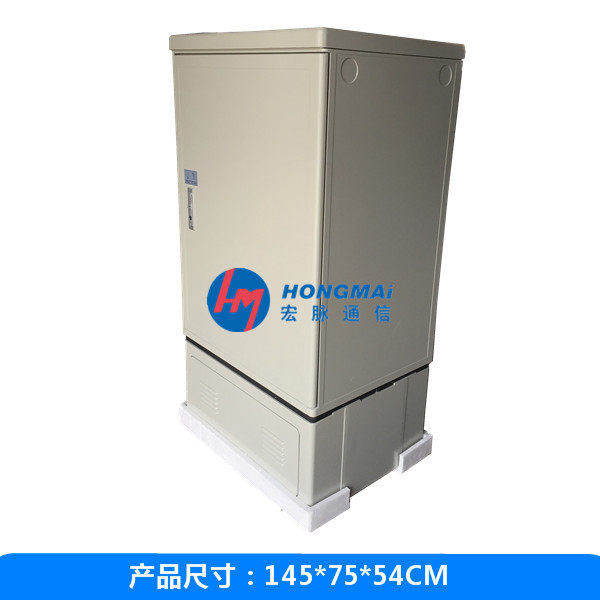

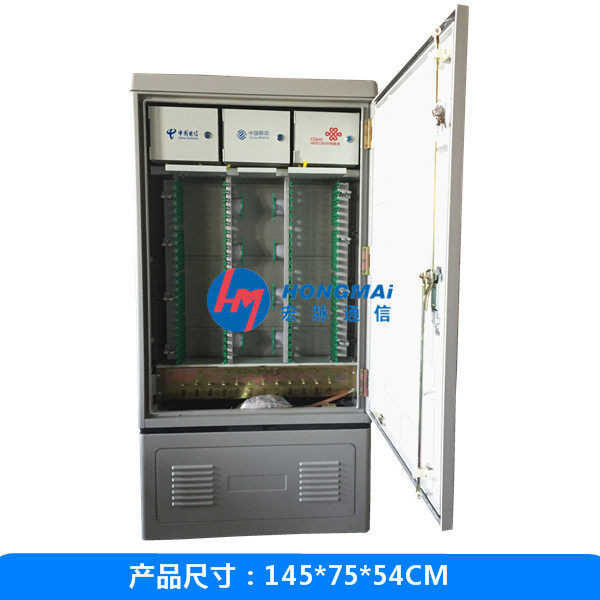

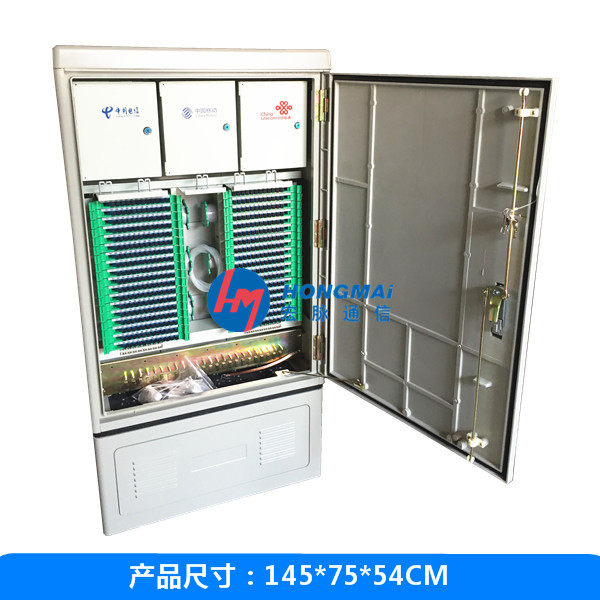

1.產品外形尺寸：1030*550*310,1450*750*320,1450*750*540

2.容量：72芯96芯144芯288芯360芯432芯576芯720芯864芯1152芯

三、安裝

2）預埋地腳螺釘，保證地腳螺釘?shù)闹行木嚯x為438mm*180mm，螺釘高出水平面50mm（也可采用膨脹螺栓固定）。

3）宏脈將箱體放在水泥基座上，其固定孔與預埋地腳螺釘對齊放置，然后將地腳螺釘鎖緊，安裝時應使箱體與水泥基座保持垂直水平。在已有水泥基座的情況下，用4個M10×60膨脹螺釘固定即可。

四、使用與操作

1）箱體的開啟

通過專門的鑰匙開啟，關閉箱門。

2）光纖配線原理

采用光纜與光纜交叉連接方式。即進局光纜與配線尾纖，出局光纜與另一配線尾纖分別進行熔接與成端。兩者之間用跳線尾纖進行交叉連接。

3）光纜進出和固定

宏脈光纜從箱體底部進入箱體。光纜進入箱體后用開剝刀去光纜保護層，開剝長度根據實際情況決定，將光纜在開剝處用喉箍固定在箱內的光纜固定板上；將光纜加強芯固定在固定板上的纜芯固定軸上。

4）光纖的熔接

宏脈 卸下熔配模塊上的蓋板，熔接前光纖保護套管穿入纖芯，然后將光纜纖芯端頭與尾纖纖芯端頭按光纜熔接工藝熔接，再盤入熔配一體模塊的熔接盤。熔接好的尾纖，引入到熔配一體模塊的配線盤內，并插入到相應的適配器。

5）雙頭尾纖（跳線）的連接

將熔接好的熔配模塊裝入箱內，將雙頭尾纖(跳線)兩端分別插入相應的適配器上，余纖盤在線環上，完成光纖的鏈接。

6）PLC分路器的盤纖與連接

將微型PLC分路器用495膠水固定在熔配一體化托盤內部，然后將其分支引入繞線盤進行盤纖。接著將該PLC分路器的輸入輸出端擰上對應型號的適配器卡接在熔配一體化托盤的槽口上即可。
