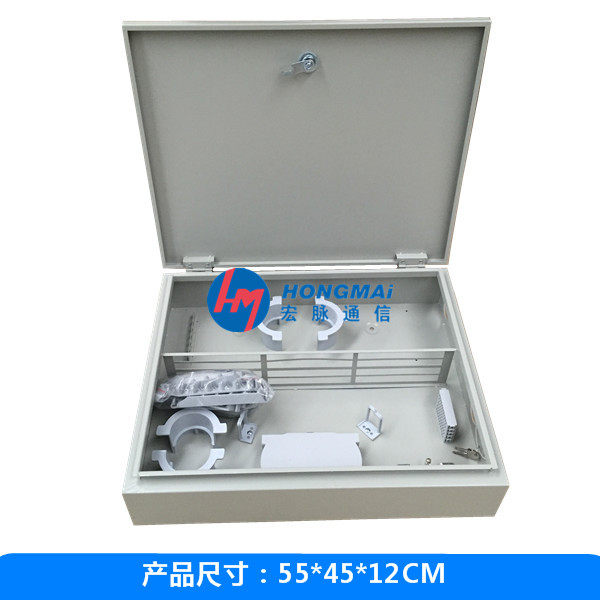

72芯壁掛式光纖分纖箱72芯壁掛式光纖分纖箱

60芯72芯一體化光纖分纖箱1分64光分路器箱光纜配線箱三網合一箱

分光箱產品結構與應用場景寧波宏脈的樓道終端光分路箱采用模塊化設計，具有二個到四個擴展槽位，將光分插片插入插槽即可。通過靈活的增加光分插片數量來實現端口的擴容，不同容量的光分模塊具有通用性和互換性。另配置熔纖盤用于上聯光纜的接續。尾纖的存儲采用用適配器固定，實現了無跳接。產品主要適用在FTTH接入方式下的樓道分光點。適用于FTTH的一級或二級分光，二級分光優勢特別明顯。光分插片靈活的配置方式，限度為運營商節約初期投資。光分路器插片集光分與適配器為一體，*的方便了工程施工，也減少了因施工或保管不當造成的損壞。1×4和1×8采用一個插槽，1×16占用2個插槽，1×32占用4個插槽。尾纖的存儲采用SC適配器固定，客戶未開通時，上聯尾纖在此停泊，實現了無跳接。上聯光纜：容量12芯，常規容納2根光纜進入（可選擇特殊設計進入4－6根纜,特殊要求訂貨時需說明）。皮線出纖：皮線接SC快速連接頭至用戶端，32芯。進纜方式：上進/下進。光分路器：適用1：4，2：4，1：8，1：16，2：16，1：32，2：32光分路器 上圖：下層2個1×4，上層2個1×8光分插片

LET-XS系列光分路器插片
LET-XS系列光分路器插片于GPX41-XS A,B,C,D型樓道終端分路箱

1×4(8)光分插片(占用一個插槽) 1×16光分插片(占用兩個插槽) 1×32插片(占用四個插槽)

C型樓道終端光分路箱（2個插槽）

樓道終端光分路箱的改進型，適用于舊區改造時客戶不允許樓道內新安置設備的情況，可將其直接放入原有C、D、E 樓道箱內。還可根據用戶實際需求定制不同尺寸。上聯光纜：容量 12芯，可容納2根光纜進入；皮線出纖：皮線接快速連接頭至用戶端，32芯。進纜方式：上進/下進。光分容量： 兼容 1：4，2：4，1：8，1：16，2：16，1：32，2：32等光分路器；

GPX41-XS-16 C型樓道終端光分路箱（2個插槽） 上圖：裝入D型樓道箱，配1×16光分模塊

D型樓道終端光分路箱（4個插槽）

GPX41-XS-32 D型樓道終端光分路箱（四個插槽） 裝入D型樓道箱，配1×32光分模塊

安裝流程圖

1，箱體固定：

A,B型采用膨脹螺絲固定在墻上。C,D型用自攻螺絲固定于樓道箱內，注意不要太靠邊，留出翻轉和走纖的空間。

2，光纜進入開剝固定接地：

標準型號可進入2根光纜，12芯熔接，可按照特殊要求定制4－6根光纜進入，24芯熔接，外形尺寸會相應改變。

3，尾纖熔接和停泊：

尾纖必須留有1.5米的余長，應圍繞熔接盤盤繞一圈以上，然后將SC連接頭插入停泊區的適配器上。16A,16C型停泊區容量4芯，32B,32D型停泊區容量6芯。注意：尾纖從底板走到翻板的過程必須而且一定要沿著黃色搭扣分布的方向并用黃色扎帶固定，不能使尾纖的曲率半徑太低，不能使尾纖在翻轉時受到損傷。

32B和32D型停泊區容量6芯 16A和16C型停泊區容量4芯

4，皮線進入固定

皮線可以從箱體左側的上面也可從左側下面進入箱體，進入箱體后應按

照右圖留出足夠余長后用扎帶進行固定。 皮線進入箱體后按照黑色的*搭扣的分布進行走向和盤儲。見圖 16A型箱體皮線走纖方向32B型箱體皮線走纖方向 16C型箱體皮線走纖方向 32D型箱體皮線走纖方向

5,皮線接機械活動連接頭（冷接子）

皮線接好機械活動鏈接頭后，插入光分路器模塊即可。

6，接上聯尾纖

從停泊區取出上聯尾纖，經過黃色搭扣所示的走纖途徑，插入光分路器即可。此處注意，一定嚴格按照黃色搭扣所示的走纖途徑，走纖半徑要自然過渡，不能讓上聯尾纖在翻轉過程中受到損傷。
