QBY鋁合金氣動隔膜泵性能參數、安裝尺寸及零部件清單
閱讀：270發布時間：2015-6-6
溫州中耐公司生產的QBY鋁合金氣動隔膜泵是一種新型的泵類，其泵體過流部件采用鋁合金材料，隔膜片根據不同液體可采用丁晴橡膠、氟橡膠、氯丁橡膠、聚四氟乙烯及聚全氟乙丙烯（F46）。隔膜泵可輸送帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉庫油回收、臨時倒罐等液體均能予以抽光吸盡。這里主要介紹一下QBY鋁合金氣動隔膜泵性能參數、安裝尺寸及零部件清單。
QBY鋁合金氣動隔膜泵性能參數：
型 號 | 進出口徑 | 流 量 | 揚程 | 吸程 | zui大允許 | zui大供氣壓 |
QBY-10 | 10 | 0~0.8 | 0~50 | 5 | 1 | 4-7 |
QBY-15 | 15 | 0~1 | 0~50 | 5 | 1 | 4-7 |
QBY-25 | 25 | 0~2.4 | 0~50 | 5 | 2.5 | 2-7 |
QBY-40 | 40 | 0~8 | 0~50 | 5 | 4.5 | 2-7 |
QBY-50 | 50 | 0~12 | 0~50 | 5 | 8 | 2-7 |
QBY-65 | 65 | 0~16 | 0~50 | 5 | 8 | 2-7 |
QBY-80 | 80 | 0~24 | 0~50 | 5 | 10 | 2-7 |
QBY-100 | 100 | 0~30 | 0~50 | 5 | 10 | 2-7 |

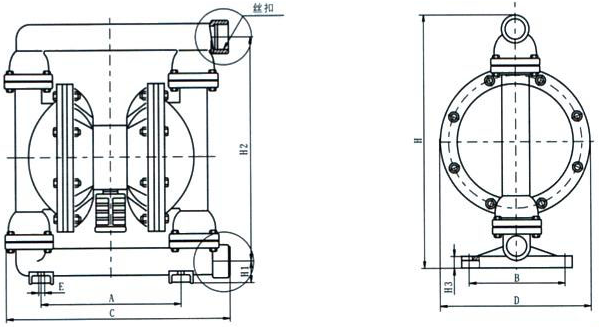

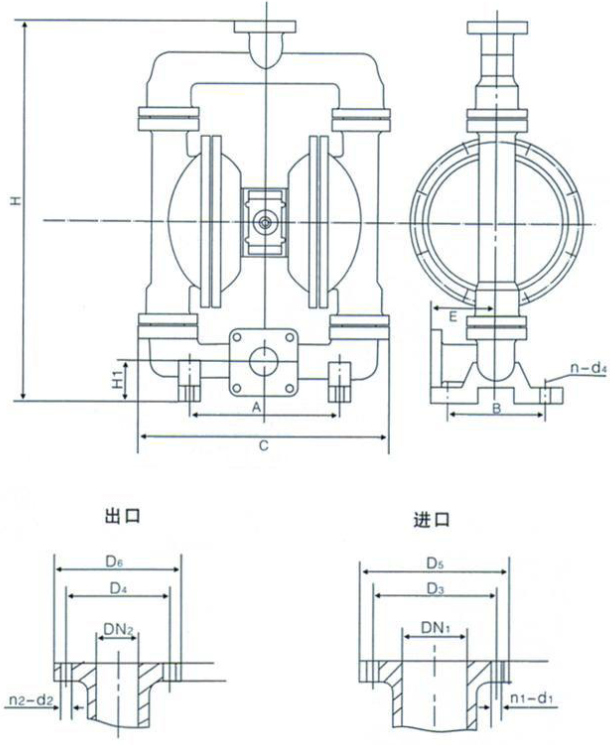

QBY鋁合金氣動隔膜泵安裝尺寸圖：
.png)
型號 | A | B | C | D | E | H1 | H2 | H3 | G | 絲扣 | 備注 |
QBY-10 | 120 | 0 | 210 | 140 | 12 | 30 | 220 | 10 | 240 | 3/8〞 | 鋁合金 |
QBY-15 | 120 | 0 | 210 | 140 | 12 | 30 | 220 | 10 | 240 | 1/2〞 |
型號 | A | B | D5 | D6 | C | H | H1 | DN1 | DN2 | n-d1 | n-d2 | D3 | D4 | E | n-d4 | 進氣口 外徑 | 備注 |
QBY-25 | 220 | 160 | 110 | 110 | 370 | 575 | 68 | 25 | 25 | 4-Φ11 | 4-Φ11 | 75 | 75 | 80 | 4-Φ12 | 10 | 鋁 合 金 |
QBY-40 | 220 | 160 | 130 | 120 | 370 | 575 | 68 | 40 | 32 | 4-Φ13.5 | 4-Φ13.5 | 100 | 90 | 80 | 4-Φ12 | 10 | |
QBY-50 | 340 | 240 | 140 | 140 | 550 | 800 | 65 | 50 | 50 | 4-Φ13.5 | 4-Φ13.5 | 110 | 110 | 145 | 4-Φ17.5 | 12 | |
QBY-65 | 340 | 240 | 160 | 160 | 550 | 800 | 70 | 65 | 65 | 4-Φ13.5 | 4-Φ13.5 | 130 | 130 | 145 | 4-Φ17.5 | 12 | |
QBY-80 | 340 | 240 | 190 | 190 | 580 | 950 | 100 | 80 | 80 | 4-Φ17.5 | 4-Φ17.5 | 150 | 150 | 130 | 4-Φ17.5 | 14 | |
QBY-100 | 340 | 240 | 210 | 190 | 580 | 950 | 100 | 100 | 80 | 4-Φ17.5 | 4-Φ17.5 | 170 | 170 | 130 | 4-Φ17.5 | 14 |

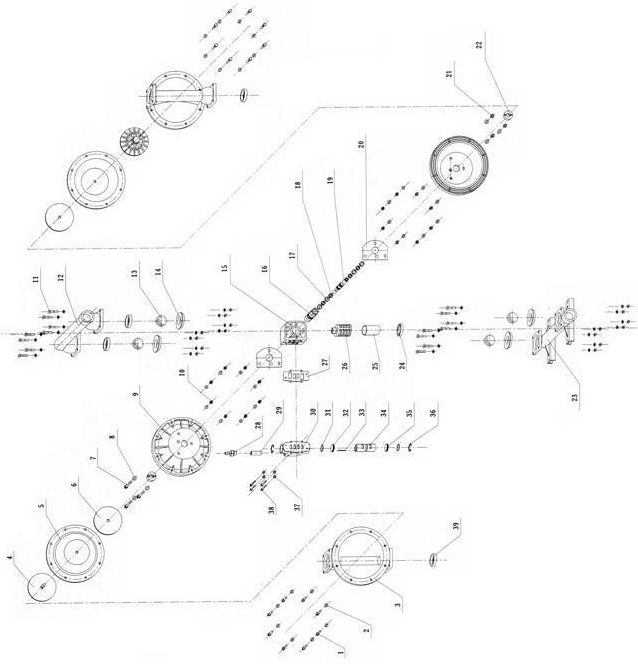

QBY鋁合金氣動隔膜泵零部件清單：
零件序號 | 名稱 | 數量 | 材料 | |||||||
1 | 螺釘 | 16 | Q235-A | |||||||
2 | 墊圈 | 64 | Q235-A | |||||||
3 | 立柱 | 2 | 1Cr18Ni9Ti | HT200 | ZL104 | 增強聚丙烯 | ||||
4 | 外壓板 | 2 | Q235-A | |||||||
5 | 隔膜 | 2 | 丁晴橡膠 | 氟橡膠 | 氯丁橡膠 | |||||
6 | 內壓板 | 2 | ZL104 and Steel | |||||||
7 | 螺釘 | 3 | Q235-A | |||||||
8 | 墊圈 | 6 | Q235-A | |||||||
9 | 隔板 | 2’ | ZLl04 | |||||||
10 | 螺母 | 32 | Q235-A | |||||||
11 | 螺釘 | 16 | Q235-A | |||||||
12 | 上蓋 | 1 | 1Cr18Ni9Ti | HT200 | ZL104 | 增強聚丙烯 | ||||
13 | 球 | 4 | 氯丁橡膠 | 丁晴橡膠 | 聚四氟乙烯 | 陶瓷 | ||||
14 | 球座 | 4 | 氟橡膠 | |||||||
15 | 中間泵體 | 1 | ZLl04 | |||||||
16 | 銅套 | 1 | H62 | |||||||
17 | 0型密封圈 | 4 | 聚四氟乙烯 | |||||||
18 | 0型密封圈 | 4 | 丁晴橡膠 | |||||||
19 | 中間軸 | 1 | 1Cr18Ni9Ti | |||||||
20 | 泵體密封墊 | 2 | 耐油橡膠石棉板 | |||||||
21 | 螺母 | 3 | Q235-A | |||||||
22 | 定位圈 | 2 | 塑料 | |||||||
23 | 底座 | 1 | 1Crl8Ni9Ti | HT200 | ZL104 | 增強聚丙烯 | ||||
24 | 消聲器蓋 | 1 | ABS | |||||||
25 | 消聲器體 | 1 | QSn6.5-0.1 | |||||||
26 | 消聲器套 | 1 | ABS | |||||||
27 | 氣閥密封 | 1 | 耐油橡膠石棉板 | |||||||
28 | 氣接頭 | 1 | Q235-A | |||||||
29 | 進氣過濾器 | 1 | 燒結黃銅顆粒 | |||||||
30 | 配氣閥 | 1 | ZQSn6-6-3 | |||||||
31 | 0型圈 | 2 | 丁晴橡膠 | |||||||
32 | 定位擋片 | 1 | Ly12 | |||||||
33 | 起動桿 | 1 | H62 | |||||||
34 | 活塞 | 1 | ZL105 | |||||||
35 | 定位擋片 | 1 | Ly12 | |||||||
36 | 孔用彈性擋圈 | 2 | 65Mn | |||||||
37 | 彈簧墊圈 | 4 | 65Mn | |||||||
38 | 螺釘 | 4 | Q235-A | |||||||
39 | 球座 | 4 | 增強聚丙烯 | |||||||
