產品展示

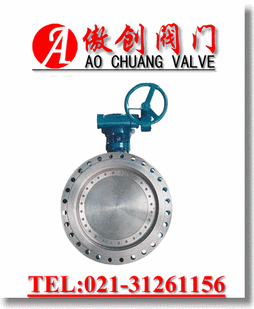

美標法蘭蝶閥

點擊瀏覽大圖收藏此產品

公司名稱：
更新時間：
所在地：
生產地址：
瀏覽次數：

上海傲創閥門制造有限公司
2022-09-07 13:47:26
上海市
186

【簡單介紹】

【詳細說明】

美標法蘭蝶閥

三大優勢
1、價格合理。 2、質量穩定。 3、交貨快捷。

· ：
· 圖文
·
· 訂貨前請?zhí)峁┊a(chǎn)品型號、口徑、壓力等相關技術參數

專業服務
提供全套工程閥門解決方案，美標法蘭蝶閥售前、售中、售后專業服務。

產品詳情:

適用標準
鋼制蝶閥，API 609，MSS SP-67
溫度和壓力，ASME B16.34
結構長度，API 609
端法蘭，ASME B 16.5
試驗標準，API 598
耐火標準，API-607

設計說明
密封結構：軟密封，多層次硬密封，彈性硬密封，防火軟密封
制動器操作
ISO 5211 襯墊
連接：法蘭，對焊，對夾，凸耳對夾
操作方式：手動，渦輪，電動，氣動，液動
偏心結構，中線結構，單偏心，雙偏心，三偏心結構

標準材料規范

NO.	Part Name	ASTM Material
NO.	Part Name	Carbon steel	304 Type	316Type	304LType	316LType	Alloy 20
1	Body	A216-WCB	A315-CF8	A315-CF8M	A315-CF3	A315-CF3M	A315-CN7M
2	Stem	A182 F6a	A182 F304	A182 F316	A182 F304L	A182 F316L	Alloy 20
3	Disc	A216-WCB	A315-CF8	A315-CF8M	A315-CF3	A315-CF3M	A315-CN7M
4	Hinge pin	A276-410	A276-304	A276-316	A276-304L	A276-316	Alloy 20
5	Bolt	A193-B7	A193-B8	A193-B8M	A193-B8	A193-B8M	Alloy 20
6	Retaining ring	A105	A182-F304	A182-F316	A182-F304L	A182-F316	Alloy 20
7	Seat ring	Graphite+ 304	Graphite+ 304	Graphite+ 316	Graphite+ 304L	Graphite+ 316L	Graphite+ Alloy 20
8	Bushing	Bronze	304+PTFE	316+PTFE	304L+PTFE	316L+PTFE	Alloy 20+PTFE
9	Packing	Graphite	PTFE	PTFE	PTFE	PTFE	PTFE
10	Yoke	A216-WCB	A216-WCB	A216-WCB	A216-WCB	A216-WCB	A216-WCB

主要外形尺寸和重量 Class 150

NPS	L	Worm gear actuation					Electric				Pneumatic			Weight （kg）
NPS	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	Ho3	A3	Weight （kg）
3"	114	472	350	50	203	203	513	263	180	178	-	-	-	15.4
4"	127	520	386	60	191	203	535	282	180	178	-	-	-	23
5"	140	580	395	60	215	250	563	293	180	178	-	-	-	29
6"	140	653	475	67	289	305	602	322	180	178	-	-	-	33
8"	152	773	565	67	308	460	745	296	370	235	690	323	275	50
10"	165	880	640	86	346	460	805	325	370	235	750	355	275	73
12"	178	989	711	111	403	610	883	365	370	235	955	475	378	108
14"	190	1044	760	60	601	356	965	408	370	235	1032	513	378	143
16"	216	1142	826	60	605	457	1033	443	370	235	1182	598	530	186
18"	222	1228	887	60	652	610	1120	485	370	235	1265	635	530	234
20"	229	1337	959	60	805	762	1186	518	370	235	1335	667	530	277
24"	267	1554	1109	103	763	762	1380	625	370	235	1642	830	680	408
28"	292	1456	956	245	400	315	1587	745	515	245	1711	859	680	653
30"	318	1541	991	310	460	400	1650	777	515	245	1782	910	680	816
32"	318	1611	1036	310	460	400	1717	810	515	245	1856	942	680	914
36"	330	1743	1103	410	480	400	1870	875	540	360	1920	975	680	1157
40"	410	1868	1173	410	480	400	2030	965	540	360		-	-	1610
44"	410	1968	1223	410	480	400	2078	1022	540	360		-	-	2160
48"	470	2145	1320	520	640	400	2188	1100	540	360		-	-	2359
52"	470	2300	1405	520	640	400	2214	1150	565	385		-	-	2720
56"	530	2440	1475	520	640	400	2328	1325	565	385		-	-	3353
60"	530	2594	1559	450	785	630	2530	1515	565	385		-	-	3629
64"	600	2730	1630	-	-	-	-	-	-	-		-	-	-
66"	600	2830	1670	-	-	-	-	-	-	-		-	-	-
73"	670	3000	1765	-	-	-	-	-	-	-		-	-	-
80"	760	3280	1885	-	-	-	-	-	-	-		-	-	-
84"	760	3395	1945	-	-	-	-	-	-	-		-	-	-
96"	760	3740	2140	-	-	-	-	-	-	-		-	-	-
112"	760	4290	2390	-	-	-	-	-	-	-		-	-	-
120"	760	4515	2505	-	-	-	-	-	-	-		-	-	-
140"	800	4810	2650	-	-	-	-	-	-	-		-	-	-
160"	900	5145	2800	-	-	-	-	-	-	-		-	-	-

主要外形尺寸和重量 Class 300

NPS	L	Worm gear actuation					Electric				Pneumatic			Weight（kg）
NPS	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Worm gear	Electric	Pneu- matic
2″	108	365	237	35	169	152	407	237	180	178	-	-	-	19	27	-
3″	114	378	253	73	229	152	530	253	180	178	-	-	-	29	43	-
4″	127	421	274	73	229	305	552	274	180	178	-	-	-	39	51	-
5″	140	482	312	73	229	305	580	312	180	178	-	-	-	48	58	-
6″	140	543	351	108	254	305	610	351	180	178	-	-	-	54	67	-
8″	152	628	392	108	254	305	755	392	370	235	750	368	275	84	107
10″	165	855	480	133	305	610	816	480	370	235	909	442	378	118	150	-
12″	178	812	515	133	305	610	912	515	370	235	1075	535	530	170	22,5	-
14″	191	885	555	194	356	610	980	555	370	235	1158	572	530	231	266	-
16″	216	951	590	194	356	356	1057	590	370	235	1230	610	530	299	369	-
18″	225	1106	636	194	356	356	1140	636	370	235	1462	736	680	390	429	-
20″	229	1308	685	194	356	356	1243	685	515	245	1328	765	680	499	590	-
24″	267	1445	934	165	686	686	1420	934	817	351	-	-	-	726	766	-
28″	292	1495	1039	165	686	686	1812	1039	817	351	-	-	-	1360	-	-
30″	292	1535	1060	165	686	686	1906	1060	817	351	-	-	-	1429	-	-
32″	318	1575	1120	165	686	686	2021	1120	817	351	-	-	-	1757	-	-
36″	330	1605	1190	165	686	686	2327	1190	973	440	-	-	-	2223	-	-
40″	410	1755	1234	165	686	686	2451	1234	973	440	-	-	-	2531	-	-
42″	430	2100	1385	429	805	903	2515	1385	973	440	-	-	-	2781	-	-
44″	450	2175	1436	429	805	903	2565	1436	973	440	-	-	-	2979	-	-
48″	470	2303	1570	399	965	903	2697	1570	973	440	-	-	-	3602	-	-

主要外形尺寸和重量Class 600

3″	180	541	414	63	140	250	606	295	180	178	-	-	-	82	79	-
4″	190	607	447	63	140	250	650	358	180	178	-	-	-	125	96	-
5″	200	680	395	lO8	200	250	695	371	180	178	-	-	-	165	154	-
6″	210	686	490	152	240	315	743	387	180	178	-	-	-	191	172	-
8″	230	757	536	168	300	315	1055	417	370	235	-	-	-	247	248	-
10″	250	867	641	192	320	315	1172	465	370	235	-	-	-	413	308	-
12″	270	1034	727	237	368	400	1392	546	515	245	-	-	-	576	467	-
14″	290	1087	757	237	368	400	1475	579	515	245		-	-	664	585	-
16″	310	1216	825	237	368	400	1557	643	540	360	-	-	-	971	807	-
18″	330	1240	840	269	559	400	1625	673	540	360	-	-	-	1117	1003	-
20″	350	1330	978	350	645	400	1679	701	540	360	-	-	-	1639	1139	-
24″	390	1583	1070	350	645	400	1834	775	540	360	-	-	-	2082	1767	-
