產品簡介

API止回閥

詳細介紹

API止回閥
@*【H41H止回閥】*@
$*【API止回閥】*$-【H41H止回閥】|-|【API止回閥】|-|上海好施閥門廠

打造長壽閥門是好施重要而且不會改變的經營理念

API止回閥

型號：H41H、H42H、H44H

口徑：DN50-600

壓力：0.6~10.0Mpa

材質：鑄鋼、不銹鋼、合金鋼等

上海好施閥門廠

電話：

手機：

傳真：

郵箱：haoshifamen@126.com

網 址：http://www.haoshifamen.com

地 址：上海嘉定區工業園區北區958弄

上海好施閥門廠成立于1982年，位于上海嘉定區工業園區北區958弄，于2005年改制為上海好施閥門有限公司。是*生產企業單位，有近30年的生產、銷售和自主研發經驗，是金閥獎*的持有者及世界閥門協會的董事及終身會員。好施是全國生產閥門品種、規格zui多的閥門廠家之一，產品廣泛應用于工業、商業、石油化工、航海運輸、流體控制、家庭住宅、和環境保護、高溫高壓等領域。

概述：

止回閥是一種能自動阻止流體倒流的閥門，它用于管線系統中，起主要作用是防止介質倒流，防止泵及其驅動電機反轉以及容器中介質泄放。

止回閥一般分為升降式、旋啟式、碟式及隔膜式等幾種類型，但目前zui普遍的是旋啟式止回閥。

旋啟式止回閥是閥瓣繞軸做旋轉運動，其流體阻止一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式止回閥三種。單瓣旋啟式止回閥一般用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為了減少水錘壓力，采用能減少水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用于大口徑管路。對夾旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥，多瓣旋啟式止回閥適用于大口徑管路。

碟式止回閥的結構類似于蝶閥。其結構簡單、流阻較小，水錘壓力亦較小。

隔膜式止回閥有都種結構形式，均采用隔膜作為啟閉件，由于其防水錘性能好，結構簡單，成本低，近年來發展較快。但隔膜式止回閥的使用溫度和壓力受到隔膜材料的限制。

1.結構特點

閥瓣能在重力作用下自動關閉，阻止介質倒流。

2.自密封結構

中法蘭密封圈能在介質壓力作用下起到密封的作用。

3.對夾雙瓣旋啟式止回閥

水錘壓力小，閥瓣行程短，有彈簧輔助關閉，開關迅速。結構長度短，體積小，重量輕。

試驗壓力

公稱壓力		150	300	600	900	1500
殼體強度試驗（MPa）	水	3	7.8	15.4	22.5	37.5
高壓密封試驗（MPa）	水	2.2	5.6	11.2	16.5	27.5
低壓密封試驗（MPa）	空氣	0.6

公稱壓力PN（MPa）		1.6	2.5	4.0	6.4	10.0
殼體強度試驗（MPa）	水	2.4	3.75	6.0	9.6	15.0
高壓密封試驗（MPa）	水	1.76	2.75	4.4	7.04	11
低壓密封試驗（MPa）	空氣	0.6

產品制造及驗收標準

設計標準 BS1868 & API 6D
GB/T 12236
JB/T 8937 & API 594

結構長度 ANSI B16.10
GB/T 12221
API 594

法蘭標準 ANSI B16.5
JB/T74~90
GB/T9113.1~9113.4-2000
DIN 2543~2548

溫壓標準 ANSI B16.34

試驗標準 API 598

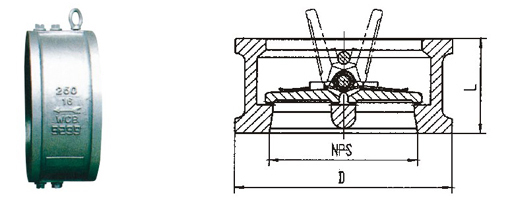

H76型 CLASS 150、300對夾雙瓣止回閥

主要尺寸及重量

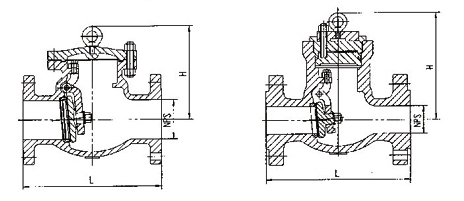

H44型 CLASS 150、300、600、900、1500旋啟式止回閥

Class 150 單位：mm

NPS（in）		1/2	1	1_1/2	2	2_1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	30
L	RF	108	127	165	203	216	241	292	330	356	495	622	699	787	864	978	978	1295	1448	1524
L	RTJ	119	140	178	216	229	254	305	343	368	508	635	711	800	879	889	991	1308	1461	1537
H		130	140	150	170	180	185	215	240	260	300	350	400	450	480	540	600	680	710	790
WT（kg）		8	8.2	11	14	19	24	41	58	70	150	230	300	440	680	690	810	1080	1450	1620

Class 300 單位：mm

NPS（in）		1	1_1/2	2	2_1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	30
L	RF	216	241	267	292	318	356	400	445	533	622	711	838	864	978	1016	1346	1499	1594
L	RTJ	229	254	283	308	333	371	416	460	549	638	727	854	879	994	1035	1368	1524	1620
H		150	160	170	185	215	235	270	300	340	350	420	480	520	600	670	750	780	810
WT（kg）		8.8	15	20	24	38	51	80	90	175	210	586	580	760	940	1260	1650	1725	1819

Class 600 單位：mm

NPS（in）		2	2_1/2	3	4	6	8	10	12	14	16	18	20	24
L	RF	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
L	RTJ	295	333	359	435	562	664	791	841	892	994	1095	1200	1407
H		175	200	230	295	360	400	460	520	560	650	730	800	900
WT（kg）		29	40	50	98	207	387	580	790	892	1200	1600	2220	3000

Class 900 單位：mm

NPS（in）		2	2_1/2	3	4	6	8	10	12	14	16	18	20
L	RF	368	419	381	457	610	737	838	965	1029	1130	1219	1321
L	RTJ	371	42	384	460	613	740	841	968	1038	1140	1232	1334
H		250	270	280	310	380	430	480	560	630	700	750	850
WT（kg）		69	85	93	145	310	500	772	1080	1380	1810	2400	3500

Class 1500 單位：mm

NPS（in）		2	2_1/2	3	4	6	8	10
L	RF	368	419	470	546	705	832	991
L	RTJ	371	422	473	549	711	841	1000
H		250	270	300	330	450	500	560
WT（kg）		69	93	120	235	540	949	1275

Class 150 單位：mm

NPS（in）	2	2_1/2	3	4	5	6	8	10	12
L	60	67	73	73	86	98	127	146	181
D	105	124	137	175	197	222	279	340	410
WT（kg）	2.5	3.5	4.4	6.5	10	12	25	43	58

Class 300 單位：mm

NPS（in）	2	2_1/2	3	4	5	6	8	10	12
L	60	67	73	73	86	98	127	146	181
D	112	130	149	181	216	251	309	361	422
WT（kg）	3	4.2	5.3	7.8	12	13.2	30	51	68

Class 600 單位：mm

NPS（in）	2	2_1/2	3	4	5	6	8	10	12
L	60	67	79	73	105	136	165	213	229
D	105	129	148	192	240	265	319	399	456
WT（kg）	3.5	5	7	12	22.5	35	45	77	110

Class 900 單位：mm

NPS（in）	2	2_1/2	3	4	5	6	8
L	70	83	83	102	110	159	206
D	142	164	167	205	247	288	358
WT（kg）	6.5	9	14	24	30	43	56

法蘭連接升降式止回閥主要尺寸及重量

H41H.Y.W-150~1500Lb

Class 150Lb 單位：mm

NPS（in）	1/2	3/4	1	1_1/4	1_1/2	2	2_1/2	3	4	5	6	8
L	108	117	127	140	165	203	216	241	292	330	406	495
H	61	78	84	103	118	130	152	180	195	205	210	255
WT（kg）

Class 300Lb 單位：mm

NPS（in）	1/2	3/4	1	1_1/4	1_1/2	2	2_1/2	3	4	5	6	8
L	152	178	203	216	229	267	292	318	356	400	444	559
H	61	78	84	103	118	130	155	181	202	215	250	285
WT（kg）

Class 600Lb 單位：mm

NPS（in）	1/2	3/4	1	1_1/4	1_1/2	2	2_1/2	3	4	6	8
L	165	190	216	229	241	292	330	356	432	159	660
H	61	78	84	103	118	130	158	185	215	260	315
WT（kg）

Class 900Lb 單位：mm

NPS（in）	1/2	3/4	1	1_1/4	1_1/2	2	2_1/2	3	4
L	216	229	254	279	305	368	419	381	457
H	80	98	105	120	140	158	168	198	230
WT（kg）

Class 1500Lb 單位：mm

NPS（in）	1/2	3/4	1	1_1/4	1_1/2	2	2_1/2	3	4
L	216	229	254	279	305	368	419	470	546
H	80	98	105	120	140	158	260	270	288
WT（kg）
